| 生产企业 |
曲阜忠远运输服务有限公司 |
| 产品型号 |
ZYF9400Z |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550,2500×3700,3500,3300,3100,2900,2700,2500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850×2470,2450,2400,2380,2340,2300×600,550,500 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7800,7500,7100 |
| 支撑装置型号 |
A300C,A440,A400C,E100,FW28,FW28,28T(XZ80000/35/25),华硕达28T,YX-D28T,YX-D20T,YHD28T,SQ28,THD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,KZ10,LSYH-Z50-10,KZ15,50型,KPB |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1684,1821,1894,1665,1803,1877 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2350 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2190 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11900,11700,11600,11200,10700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.选装侧面合页样式,选装前挡板结构,选装后部样式,选装液压油箱位置,液压油箱可选装圆形或方形样式,选装号牌板样式; 2.车长/前悬/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系:13000/1100/6880+1310+1310/2400/11900,13000/1300/6780+1310+1310/2300/11700,13000/1400/6680+1310+1310/2300/11600,12500/1300/6480+1310+1310/2100/11200,12000/1300/6280+1310+1310/1800/10700; 3.车宽/前悬/前回转半径/牵引销中心轴线到半挂车最后端水平距离对应关系:2550/1100/1684/11900,2550/1300/1821/11700,2550/1400/1894/11600,2550/1300/1821/11200,2550/1300/1821/10700,2500/1100/1665/11900,2500/1300/1803/11700,2500/1400/1877/11600,2500/1300/1803/11200,2500/1300/1803/10700; 4.整备质量/额定载质量对应关系(kg):7800/32200,7500/32500,7100/32900; |

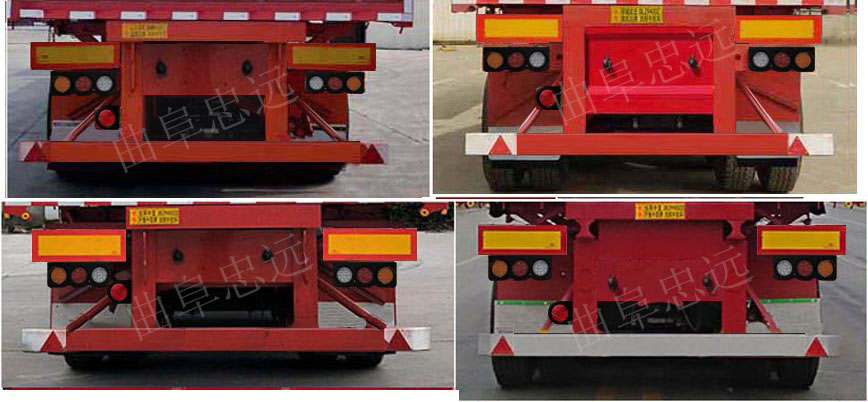

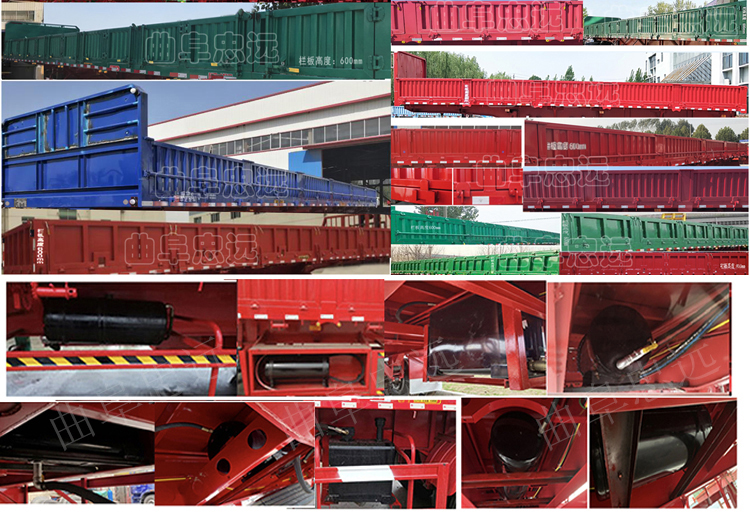

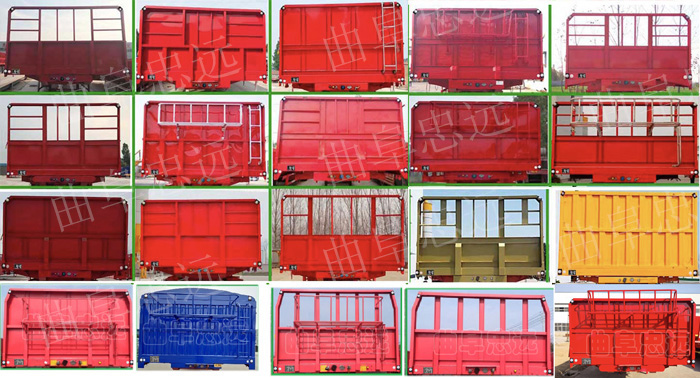

| 选装照片 |

|
