道路运输车辆达标车型配置、参数表（挂车）
|
|||||||||||
| 达标车型编号 公示中 |
| 生产企业 | 通亚汽车制造有限公司 | ||||||||||
| 产品型号 | CTY9400GFLLG58 | 产品名称 | 低密度粉粒物料运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13350,13000×2550×4000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 58 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 11300,10800,10400 | ||||||||
| 支撑装置型号 | YHD28T,FW28,FW28,YX-D28T,YX-D20T,A300C,A400C,A440,E100,28T(XZ80000/35/25),24T(22/20/16),华硕达28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,LSYH-Z50-10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1280 | ||||||||
| 半挂车前回转半径（mm） | 2007,1860,1623,1750 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2160,2000,1780,1900 | ||||||||
| 半挂车间隙半径（mm） | 2370 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11995 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 整备质量/载质量(kg)参数对应关系为:11300/28700,10800/29200,10400/29600.车长/牵引销中心轴线到半挂车最后端水平距离(前回转半径,与半挂车匹配的半挂牵引车前回转半径)(mm)参数对应关系:13350/11800(2007,≥2160),13350/11995(1623,≥1780),13000/11800(1750,≥1900),13000/11995(1623,≥1780),13350/11995(1860,≥2000).选装罐道样式,选装车辆前部加装机组,选装轮罩样式,选装卸口位置(侧面或后侧),选装上部出料管结构,选装前端加装吊杆样式,选装进气管道样式, | ||||||||||

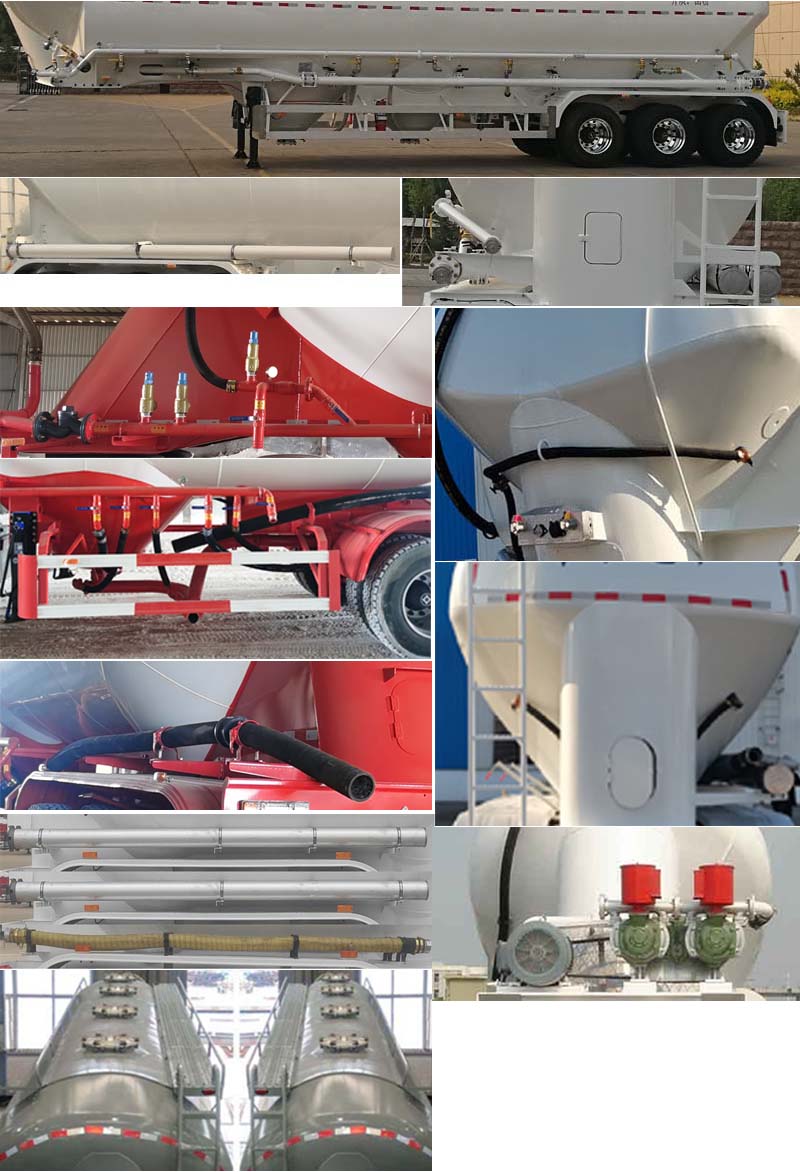

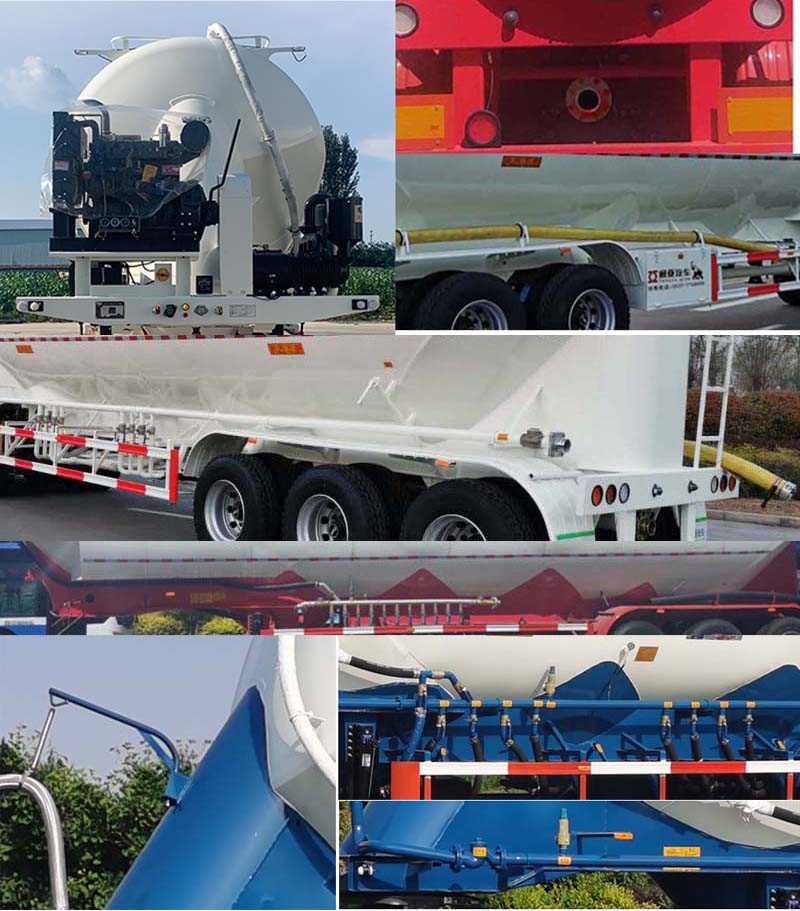

| 选装照片 |

|
||||||||||
