| 生产企业 |
山东征驰汽车制造有限公司 |
| 产品型号 |
JJD9403GFL |
产品名称 |
中密度粉粒物料运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
10200,9500×2550×3990,3850 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
42 |
| 总质量（kg） |
40000 |
整备质量（kg） |
8000,7300 |
| 支撑装置型号 |
YHD28T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1750,1800,1190,1305,1857,1432 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2350 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8670,8720,8850 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立悬架钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |

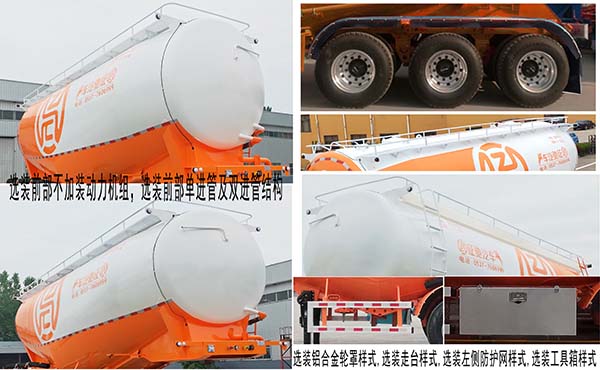

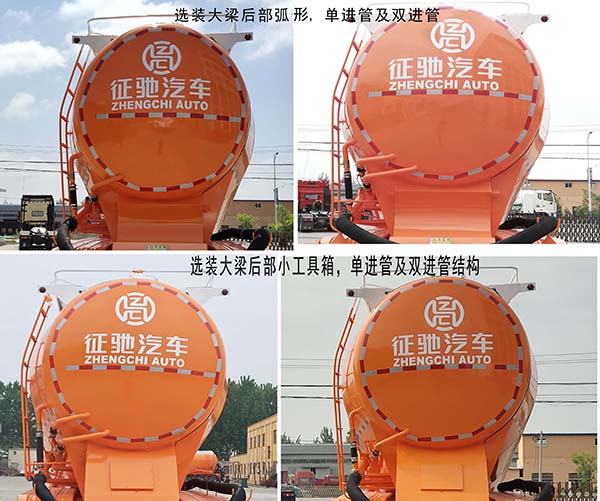

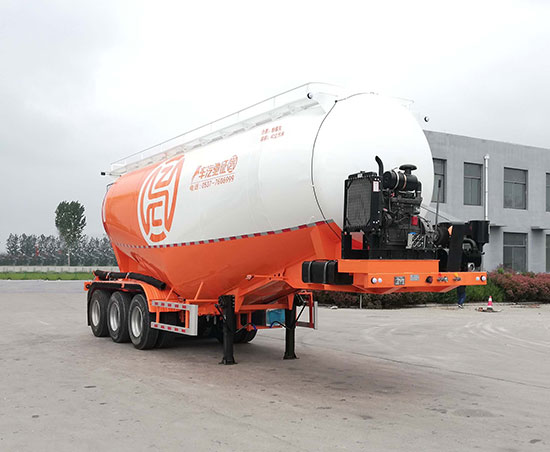

一.该车型加装动力机组时对应的整车长度为10200mm,选装前部不加装动力机组时对应的整车长度为9500mm;选装前部不加装动力机组,选装前部后部单进管及双进管结构;选装铝合金轮罩样式,选装走台样式,选装防护网样式,选装工具箱样式;选装下排灰结构,选装罐体喷涂颜色及样式,选装车辆前部加装爬梯,选装牵引销后大梁样式,选装大梁后部弧形结构; 二.车长/车宽/轴距/后悬/前悬/前回转半径/牵引销中心轴线到半挂车最后端水平距离对应关系为(mm): 10200/2550/5200+1310+1310/850/1530/1750/8670,10200/2550/5200+1310+1310/900/1480/1800/8720,10200/2550/5450+1310+1310/780/1350/1857/8850, 9500/2550/5200+1310+1310/850/830/1190/8670,9500/2550/5200+1310+1310/900/780/1305/8720,9500/2550/5450+1310+1310/780/650/1432/8850. |

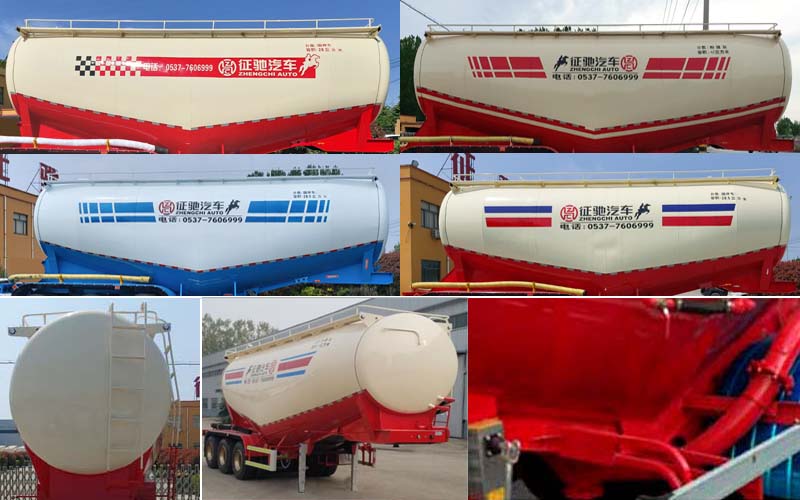

| 选装照片 |

|
