| 生产企业 |
巨野金牛车业有限公司 |
| 产品型号 |
JJN9400Z |
产品名称 |
自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500,12000×2550,2500×3500,3300,3100,2900,2700,2500 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12850,12350,11850×2500,2490,2470,2450,2400,2380,2360,2320,2300×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7500,7200,6850 |
| 支撑装置型号 |
SQ28,WHD-10T |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1665,1733,1803,1877,1684,1751,1821,1894 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1815,1883,1953,2027,1834,1901,1971,2044 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11900,11800,11700,11600,11200,10700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、卸货方式为:侧卸;选装前档板结构及后部结构,栏板门选装5开或6开样式,选装栏板带锁杆和不带锁杆吊开门结构,下开门结构,选装对开门结构,选装竖瓦楞栏板门样式.立柱可选内插或外插样式 2、车长/车宽/轴距/后悬/牵引销中心到车辆最前端距离/牵引销中心轴线到半挂车辆长度最后端的水平距离/前回转半径（mm)的对应关系:13000/2550/6880+1310+1310/2400/1100/11900/1684;13000/2500/6880+1310+1310/2400/1100/11900/1665;13000/2550/6880+1310+1310/2300/1200/11800/1751;13000/2500/6880+1310+1310/2300/1200/11800/1733;13000/2550/6780+1310+1310/2300/1300/11700/1821;13000/2500/6780+1310+1310/2300/1300/11700/1803;13000/2550/6680+1310+1310/2300/1400/11600/1894;13000/2500/6680+1310+1310/2300/1400/11600/1877;12500/2550/6480+1310+1310/2100/1300/11200/1821;12500/2500/6480+1310+1310/2100/1300/11200/1803;12000/2550/6280+1310+1310/1800/1300/10700/1821;12000/2500/6280+1310+1310/1800/1300/10700/1803 |

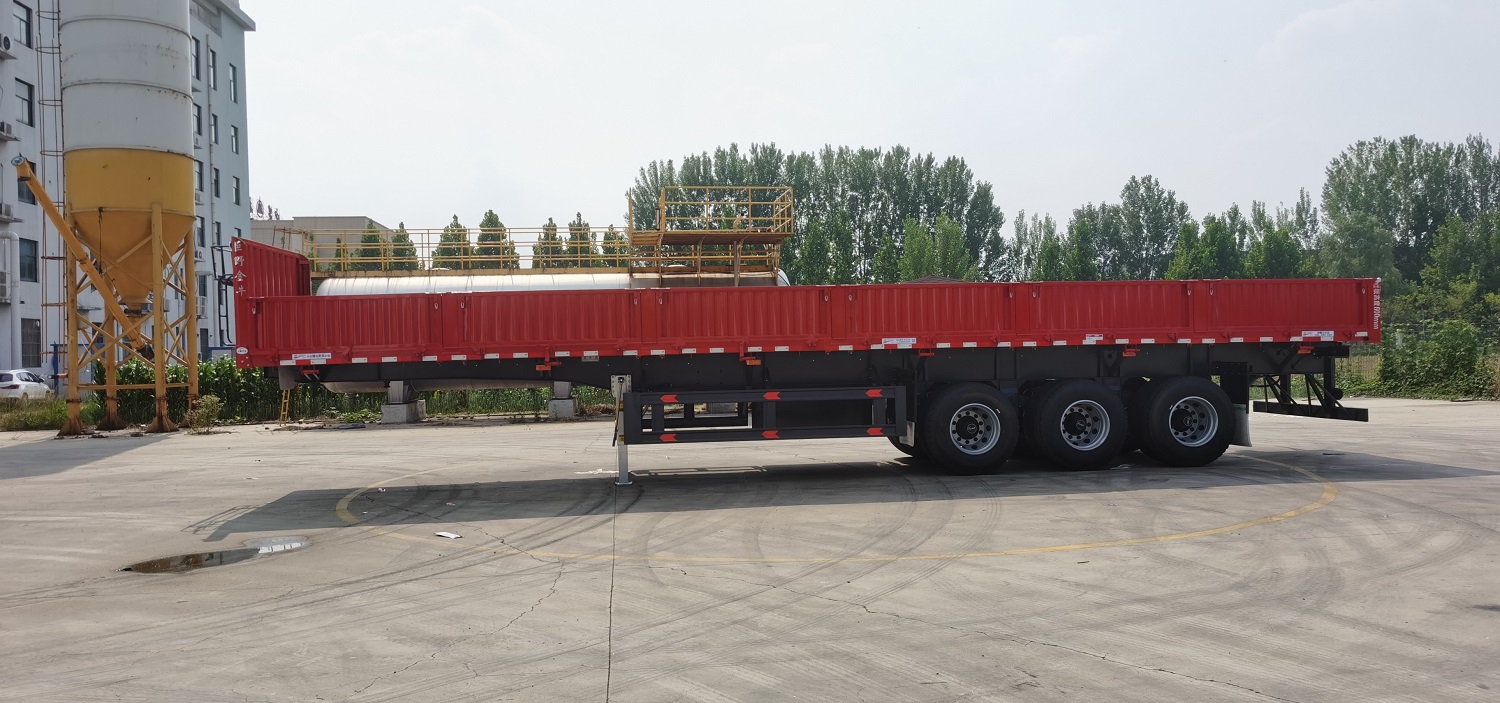

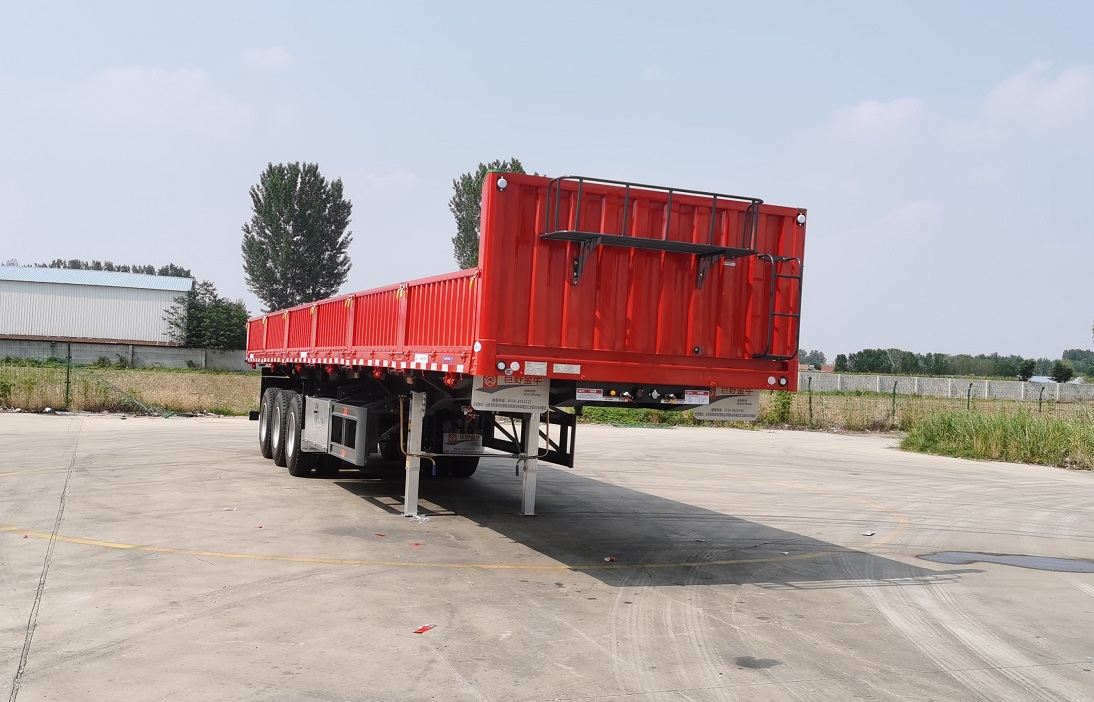

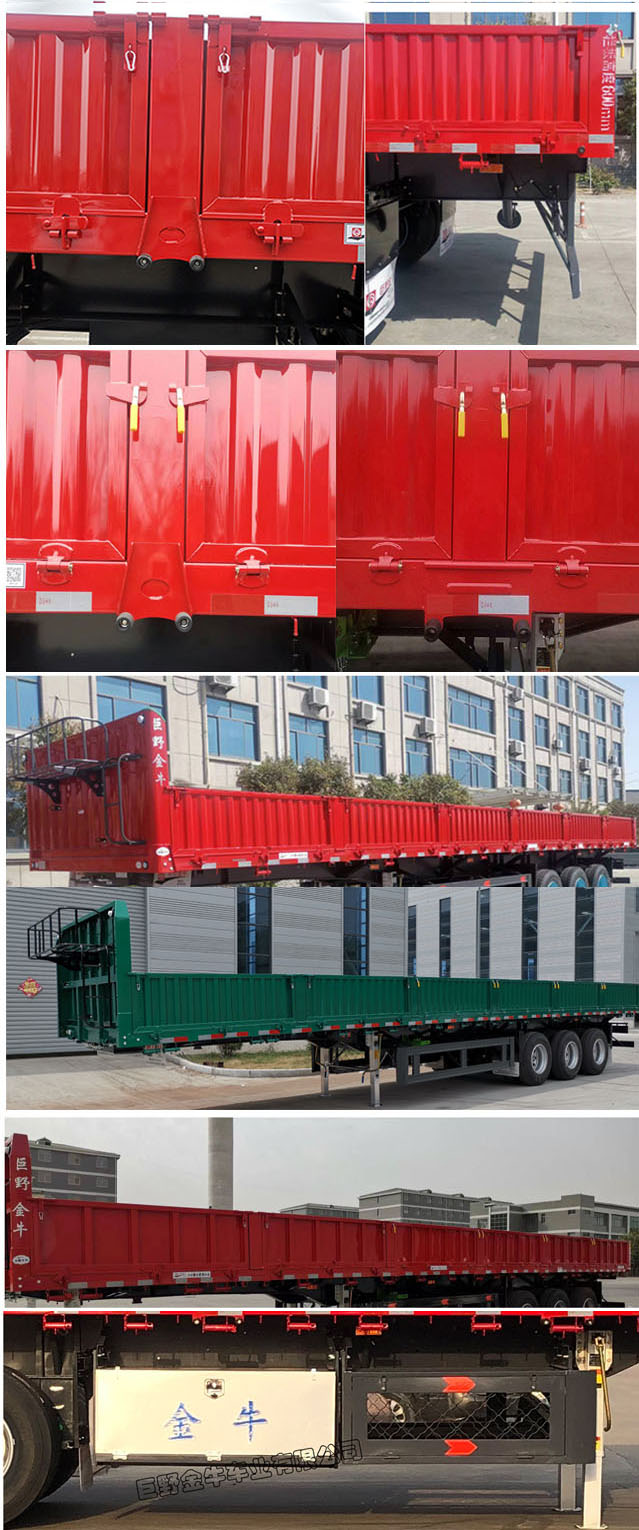

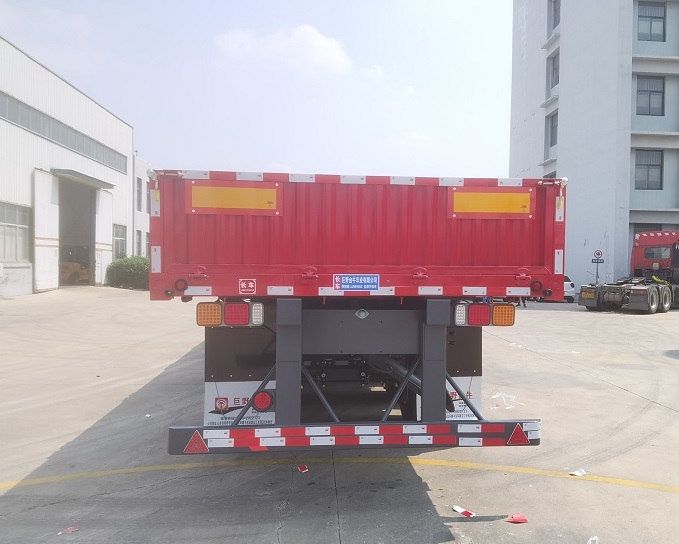

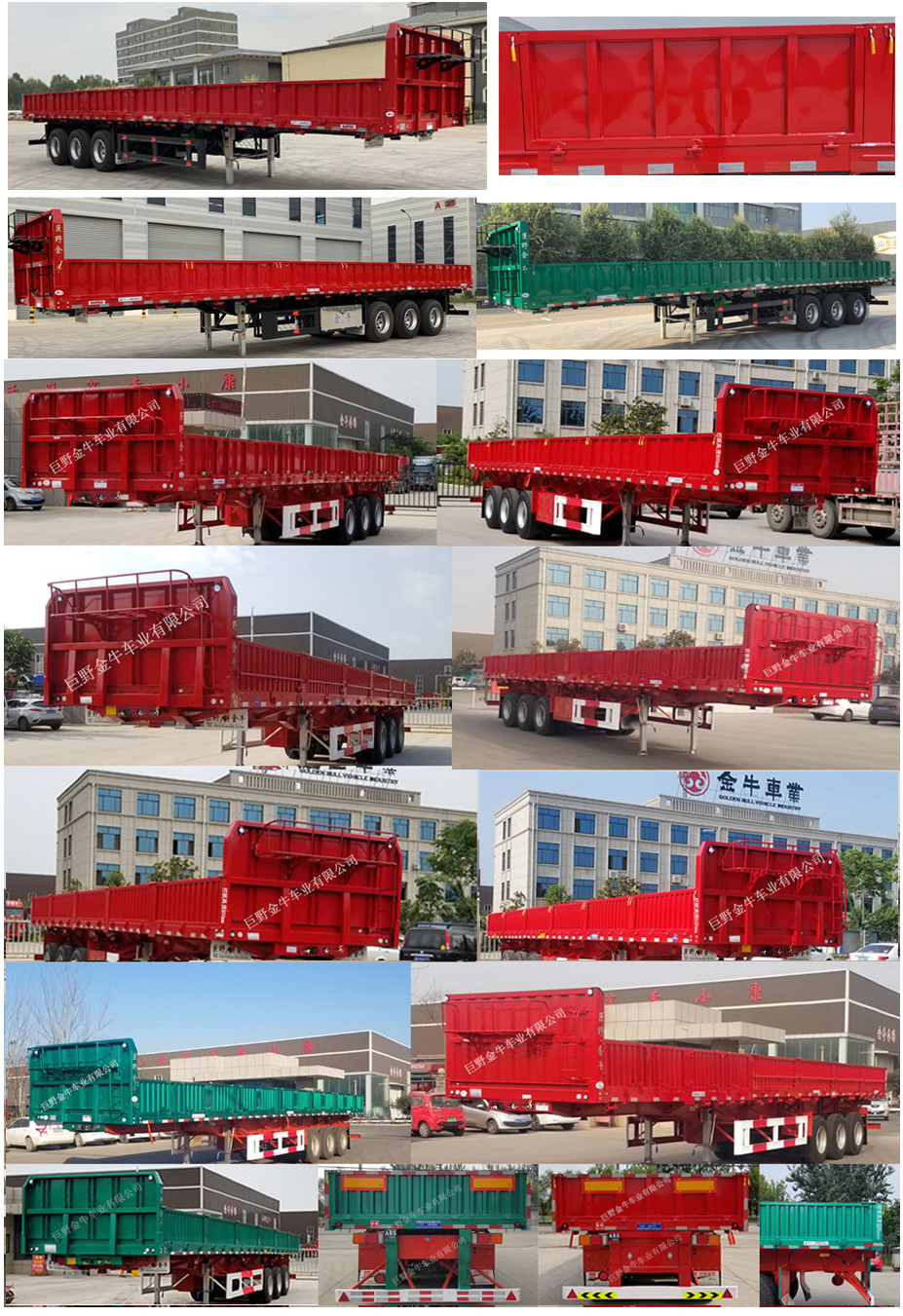

| 选装照片 |

|
