| 生产企业 |
山东九州汽车制造有限公司 |
| 产品型号 |
MJZ9402CLX |
产品名称 |
仓栅式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
13000,12500×2550,2500×3050,3150,3250,3350,3450,3550,3650,3750,3850,3950 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
12900,12400×2350,2390,2460,2490×600 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6400 |
| 支撑装置型号 |
SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
72 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
盘式/盘式/盘式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1620,1683,1750,1820,1893,1600,1665,1732,1803,1876 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
12000,11900,11800,11700,11600,11500,11400,11300,11200,11100 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1,车厢底板至仓栅顶部高度为1800mm,2000mm,2200mm,2400mm,2600mm.对应整车高度分别为3050,3150mm;3250,3350mm;3450,3550mm;3650,3750mm;3850,3950mm;2,选装不同形式栅栏,整车货箱栏板样式可选装方管平板式、平板十字花交叉式、横瓦楞式或方管十字花式;选装花栏式后开门,三扇式后开门,后开门厢板样式可选装方管平板式、平板十字花交叉式、横瓦楞式或方管十字花式;选装半封闭前龙门架(封闭部分的高度≥500mm),选装前龙门架中间加2道方管;前龙门架厢板样式可选装方管平板式、平板十字花交叉式、横瓦楞式或方管十字花式;选装对开门锁杆样式或对开门半锁杆样式(或隐藏式锁杆样式);选装每节厢板3道锁杆;车厢立柱选装内插或外插样式;后推车勾样式选装勾式或台阶式;侧面厢板开数选装5开门或6开门;选装花栏样式,可选装一层仓栅、两层仓栅、三层仓栅.车身纵梁可选装无孔、圆形孔或碟形孔;3,车长/轴距/后悬/牵引销中心至车辆最前端的距离//半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离/(mm)的对应关系:13000/6900+1310+1310/2480/1000/(1620,1600)/12000;13000/6900+1310+1310/2380/1100/(1683,1665)/11900;13000/6900+1310+1310/2280/1200/(1750,1732)/11800;13000/6900+1310+1310/2180/1300/(1820,1803)/11700;13000/6700+1310+1310/2280/1400/(1893,1876)/11600;12500/6700+1310+1310/2180/1000/(1620,1600)/11500;12500/6500+1310+1310/2280/1100/(1683,1665)/11400;12500/6500+1310+1310/2180/1200/(1750,1732)/11300;12500/6500+1310+1310/2080/1300/(1820,1803)/11200;12500/6300+1310+1310/2180/1400/(1893,1876)/11100;整备质量(kg)/额定载质量(kg)的对应关系:6400/33600 |

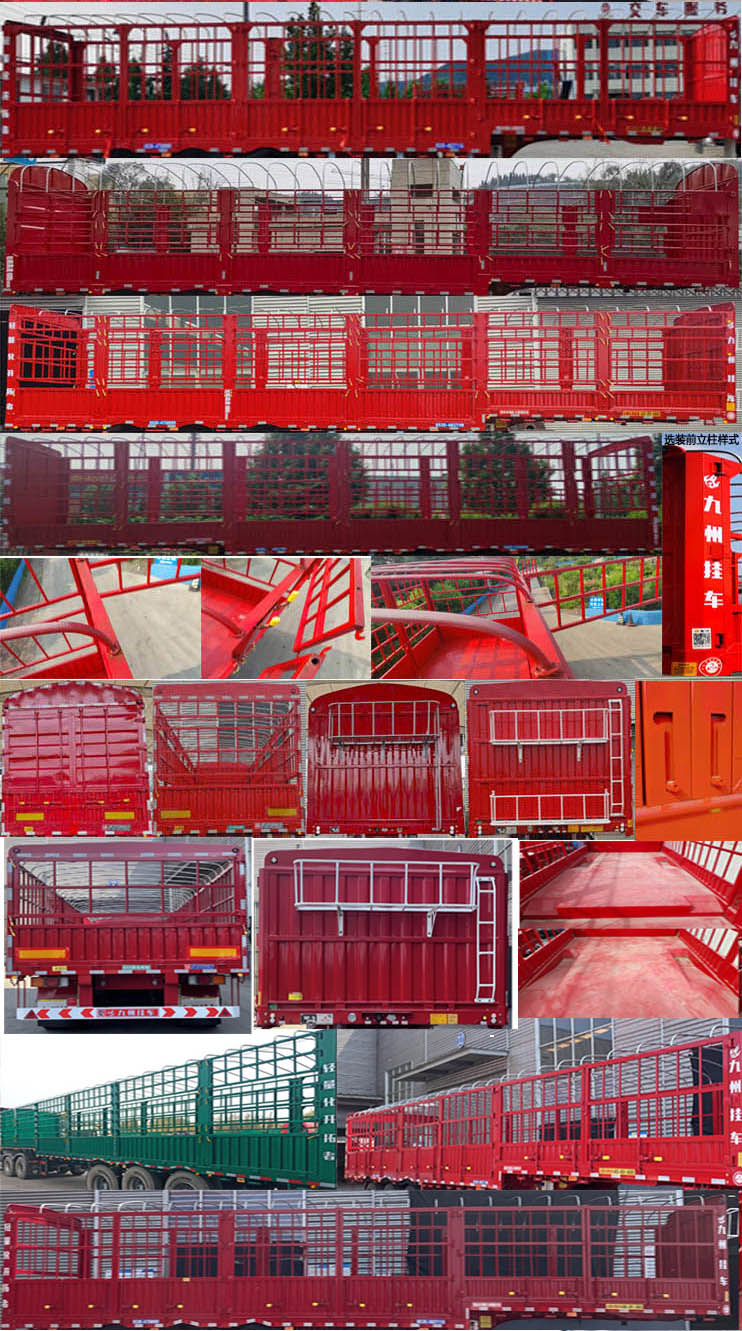

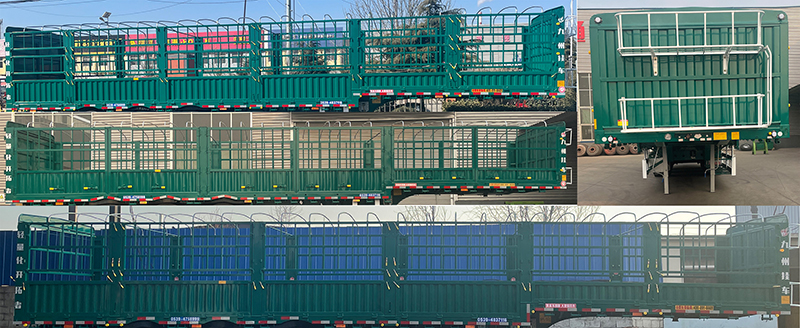

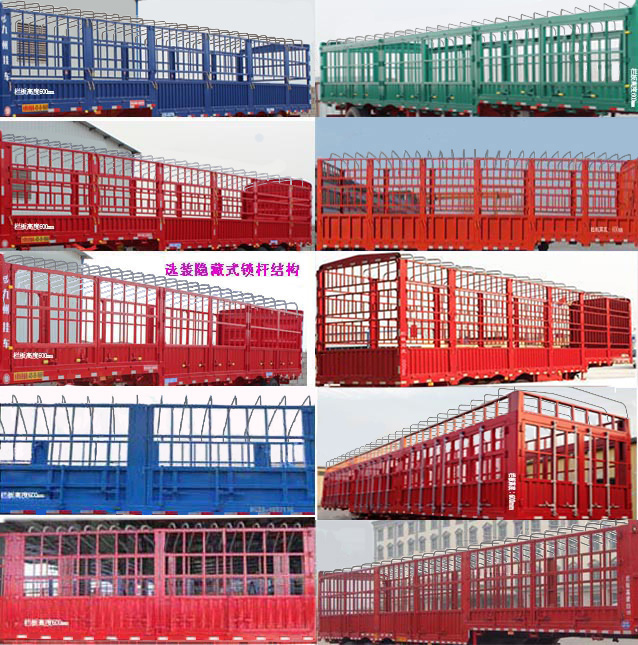

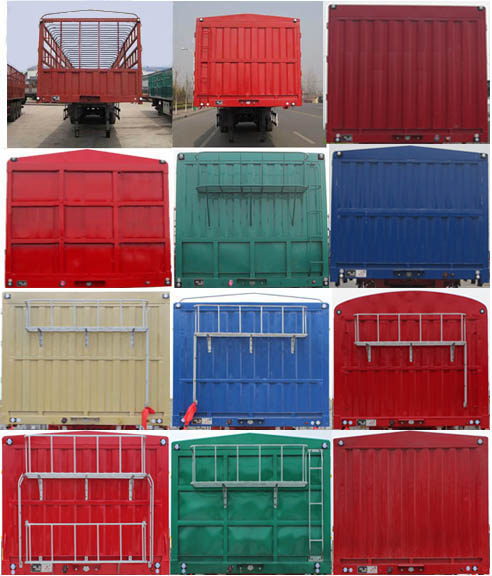

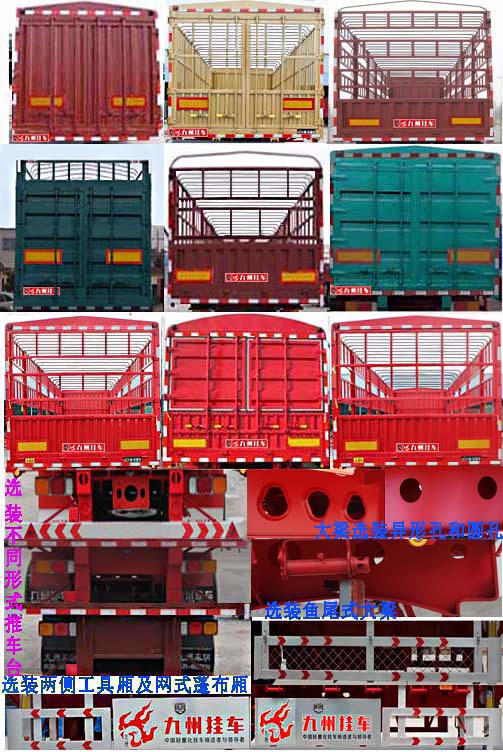

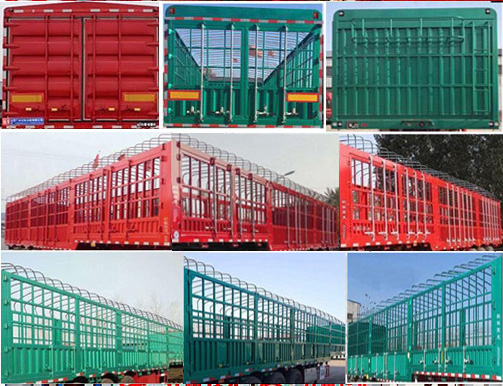

| 选装照片 |

|
