| 生产企业 |
巨野金牛车业有限公司 |
| 产品型号 |
JJN9400TJZE |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
12500,12450×2550,2500,2480×1720,1640,1580 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5500,5250,5050 |
| 支撑装置型号 |
SQ28,华硕达28T,FW28,FW28,A440,A400C |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50# |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1250 |
| 半挂车前回转半径（mm） |
1357,1449,1562,1625,1366,1458,1570,1632,1389,1479,1590,1652 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1507,1599,1712,1775,1516,1608,1720,1782,1539,1629,1740,1802 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11950,11750,11550,11450,11500 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1、该车采用"小鹅颈"结构,牵引销处车架高度为:190mm,160mm,150mm,140mm.用于运输一只40英尺集装箱(1AA型).选装前部样式,选装轮罩样式. 2、车辆长度/前悬/轴距/后悬/牵引销中心到车辆最后端的距离(mm)对应关系为:12500/550/7150+1310+1310/2180/11950;12500/750/7150+1310+1310/1980/11750;12500/950/7150+1310+1310/1780 11550,12500/1050/7150+1310+1310/1680/11450;12500/950/7250+1310+1310/1680/11550;12500/950/7350+1310+1310/1580/11550;12500/950/7450+1310+1310/1480/11550;12450/950/7500+1310+1310/1380/11500; 3、当车辆宽度为2550时,前悬/前回转半径(mm)对应关系为:550/1389;750/1479;950/1590;1050/1652. 当车辆宽度为2500时,前悬/前回转半径(mm)对应关系为:550/1366;750/1458;950/1570;1050/1632. 当车辆宽度为2480时,前悬/前回转半径(mm)对应关系为:550/1357;750/1449;950/1562;1050/1624. |

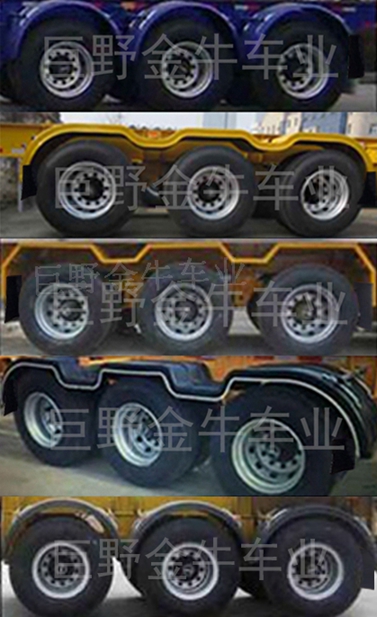

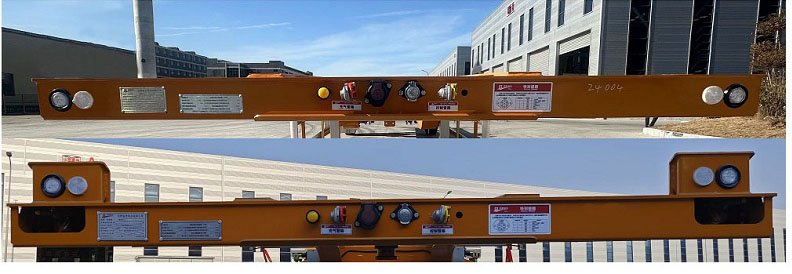

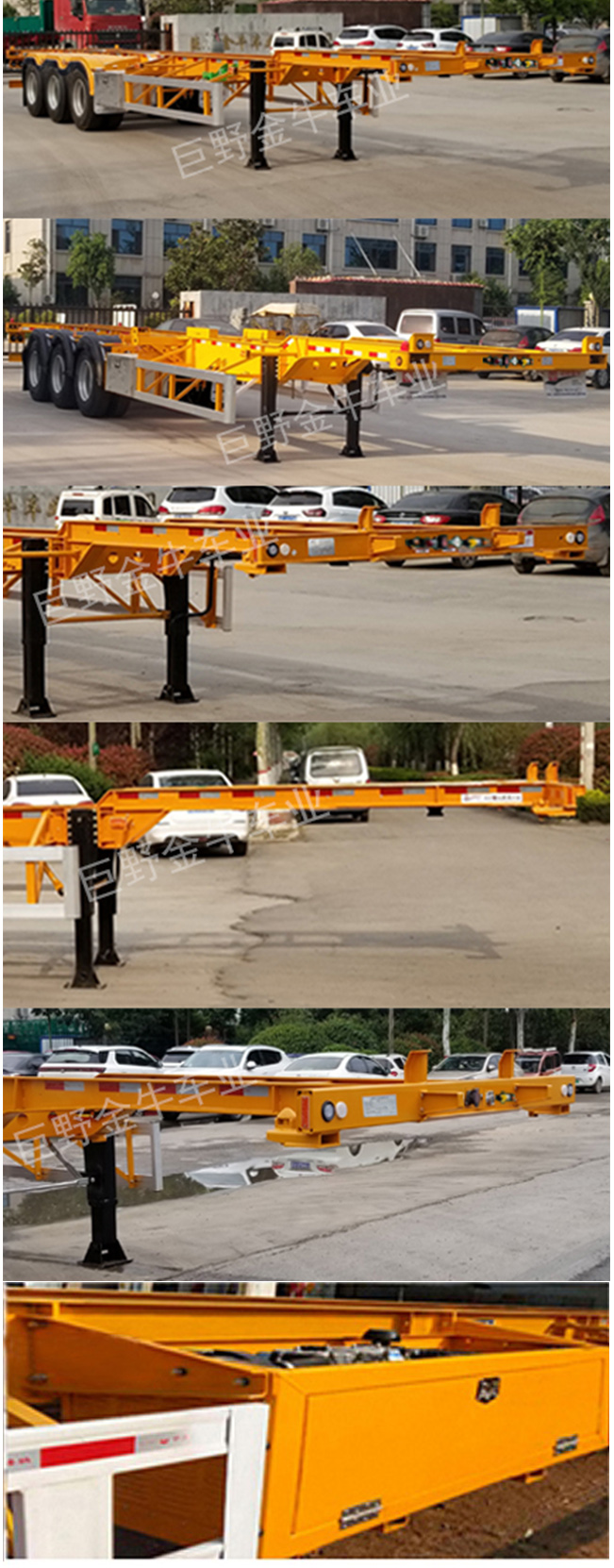

| 选装照片 |

|
