| 生产企业 |
扬州中集通华专用车有限公司 |
| 产品型号 |
THT9400GPGE2 |
产品名称 |
普通液体运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
11550,11670×2500,2530×3900 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
40 |
| 总质量（kg） |
40000 |
整备质量（kg） |
7700,7200,7050,7400 |
| 支撑装置型号 |
E100,FW28,YHD28T,HLD-30,24T(20/16),28T(XZ80000/25),CL28000,28T,D4000L,HJL25T,HJD28T,A400C,WHD-10T,SQ28,SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,11.00R20 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
不适用 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |
尾部标志板数量 |
2,1 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
KZ10,50-D200,KPB,BH-KW50A,BH-KZ50A,50型,KZ15 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1210 |
| 半挂车前回转半径（mm） |
1710,1590 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1790,1670 |
| 半挂车间隙半径（mm） |
2390,2380 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2290,2280 |
| 制动响应时间C（s） |
0.39 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
9950,10220 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧,非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.选装罐体前后有无爬梯,选装侧防护处工具箱样式及位置,选装尾部操作箱样式及位置. 2.选装挡泥板样式,选装侧防护结构,选装罐顶走道及集液槽样式,选装保温蒙皮及收紧带样式,选装穿线管结构,选装安全告示牌,选装后部结构. 3.选装灭火器位置及样式,选装软管存放箱材质及位置,选装支座高矮及宽窄,选装支腿支架样式,选装后部上横梁材质及尾部标志板位置、有无紧急切断按钮,选装罐顶灯支架样式,选装牵引销支座样式,选装后部上横梁下沉式结构. 4.车长11670轴距6000+1310+1310，前悬/后悬1450/1600，半挂车前回转半径（mm）1590，与半挂车匹配的半挂牵引车后回转半径（≤mm）2280，与半挂车匹配的半挂牵引车前回转半径（≥mm）1670，半挂车间隙半径（mm）2380，距离牵引销座板离地高度（mm）1210，牵引销中心轴线到半挂车最后端水平距离10220. 5. 车长11670轴距5700+1310+1310，前悬/后悬1450/1900，半挂车前回转半径（mm）1590，与半挂车匹配的半挂牵引车后回转半径（≤mm）2280，与半挂车匹配的半挂牵引车前回转半径（≥mm）1670，半挂车间隙半径（mm）2380，距离牵引销座板离地高度（mm）1210，牵引销中心轴线到半挂车最后端水平距离10220. 6. 车长11550轴距5800+1310+1310，前悬/后悬1600/1530，半挂车前回转半径（mm）1710，与半挂车匹配的半挂牵引车后回转半径（≤mm）2290，与半挂车匹配的半挂牵引车前回转半径（≥mm）1790，半挂车间隙半径（mm）2390，距离牵引销座板离地高度（mm）1210，牵引销中心轴线到半挂车最后端水平距离9950.\ 7.车轴型号FP24,FP26对应的制动衬片D20,制动鼓H32,制动蹄型号D26和ABS控制器型号VIE ABS-Ⅱ。 车轴型号10010,10110对应的制动衬片φ420*200,制动鼓SN4220,制动蹄型号SN4220和ABS控制器型号4005000810。 |

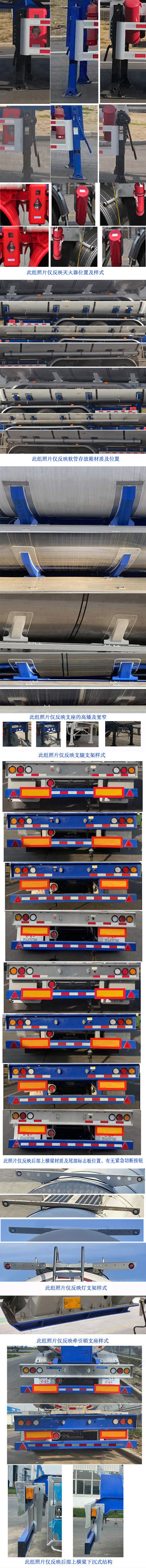

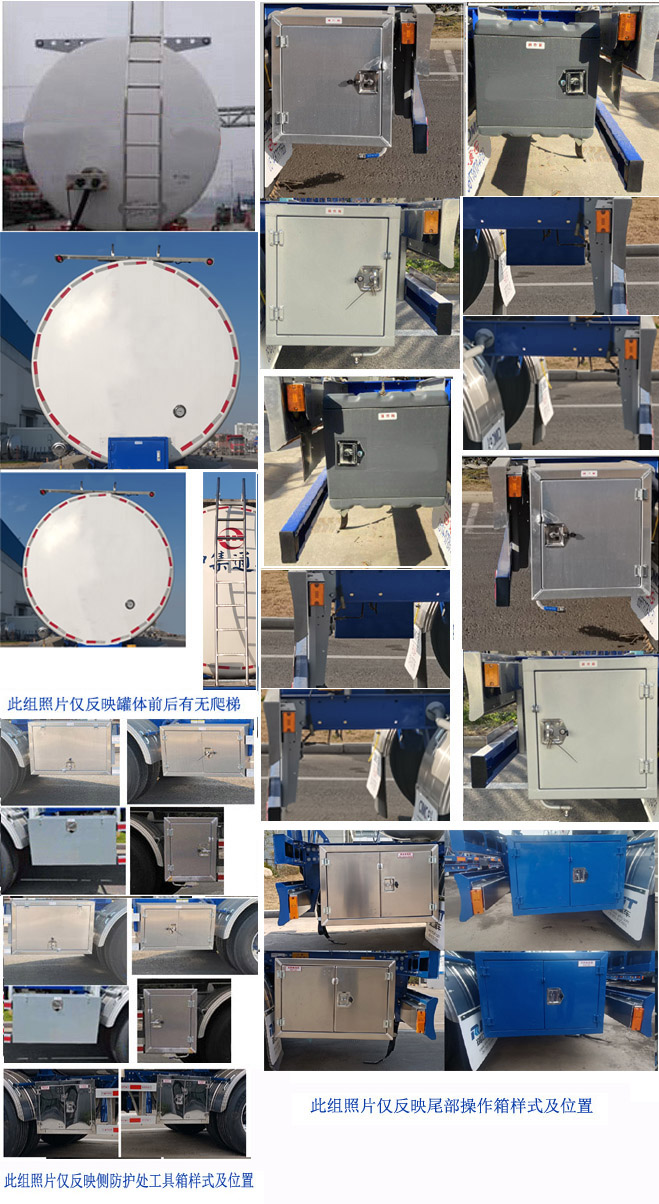

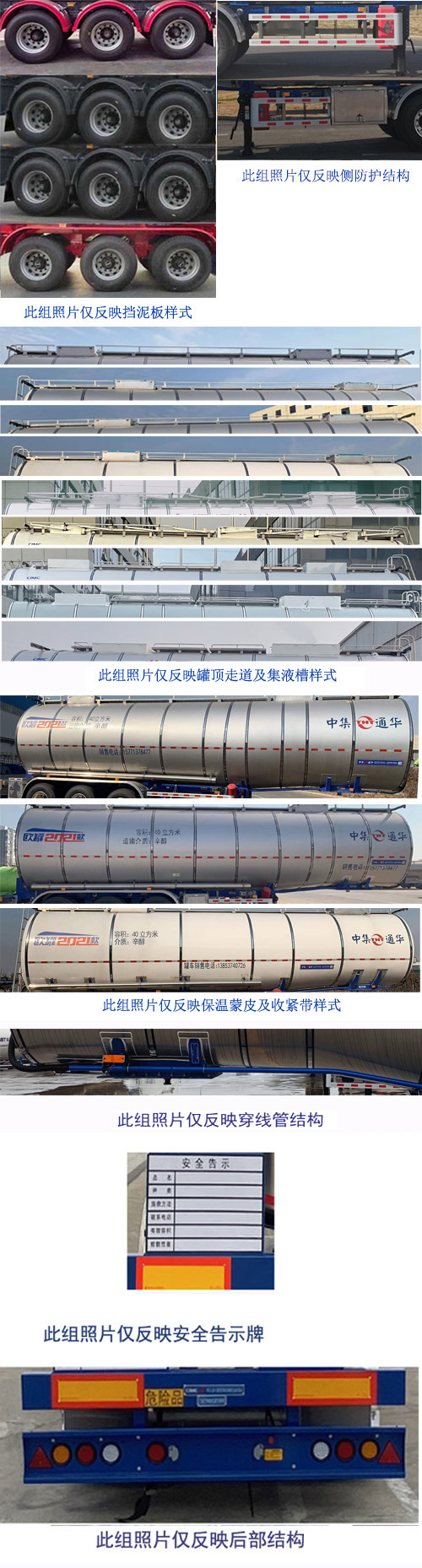

| 选装照片 |

|
