| 生产企业 |
河北华佑顺驰专用汽车股份有限公司 |
| 产品型号 |
HYP9401XXYE |
产品名称 |
厢式运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
8500,9000,9100,9200,9300,9400,9500,10000,10200,10300,10500×2450,2500,2550×3100,3150,3200,3250,3300,3350,3400,3450,3500,3550 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
8350,8400,8850,8900,8950,9000,9050,9100,9150,9200,9250,9300,9350,9400,9850,9900,10050,10100,10150,10200,10350,10400×2350,2370,2400,2420,2450,2470×1800,1850,1900,1950,2000,2050,2100,2150,2200,2250 |
| 总质量（kg） |
40000 |
整备质量（kg） |
5400,5700,5900 |
| 支撑装置型号 |
FW28,FW28,YHD28T,A300C,A400C,YX-D28T,华硕达28T,SQ28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
2 |
尾部标志板数量 |
2 |
| 水平承载面（个） |
28 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
2 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,KZ10,LSYH-Z50-10,KPB |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
2030,1947,1893,1820,1750,1505,2016,1933,1876,1803,1732,1484,2003,1919,1860,1786,1714,1463 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
2120 |
| 半挂车间隙半径（mm） |
2300 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2200 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
8900,8800,8700,8600,8500,8400,8300,8200,8100,8000,7900,7800,7700 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |
非独立式钢板弹簧 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1,顶部封闭不可开启;选装隐藏式锁杆样式;选装前部厢板样式;选装后部厢板结构;选装液压支腿样式;选装后部样式,选装后组合灯为矩形或圆形,选装雾灯为矩形或圆形结构;选装大梁圆形孔或异形孔结构,选装栏板外置式或隐藏式锁杆的对开门结构,两侧及后门每扇门可选装2柱、3柱、4柱,选装整柱或半柱锁杆样式,可选装一层,两层,三层，四层厢板样式,篷布框及前爬梯为选装件;后门选装一层、两层,三层，四层厢板样式,三开扇式后门,对开全封闭样式,后门厢板可为横瓦楞,竖瓦楞,镀锌板,铝合金板,复合板，方管厢板样式,方管十字花厢板样式后门;选装前门两层厢板样式;整车货厢栏板选装横瓦楞,竖瓦楞,镀锌板,铝合金板,复合板，方管厢板样式,方管十字花厢板样式,侧面厢板可选装一对开门、两对开门、三对开门;立柱可选内插,外插样式;选装圆形立柱或菱形立柱或直角立柱,选装后部样式,选装号牌板样式;后部选装1个牌照灯,选装工具箱样式,选装单侧装工具箱,两侧装工具箱和不装工具箱;车长/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)的对应关系: 10500/2030(2016,2003)/8800; 10500/2030(2016,2003)/8800; 8500/1505(1484,1463)/7700, 8500/1505(1484,1463)/7700, 9000/1750(1732,1714)/7800, 9000/1750(1732,1714)/7800, 9500/1750(1732,1714)/8300, 9500/1820(1803,1786)/8200, 9500/1947(1933,1919)/7900, 9500/1947(1933,1919)/7900, 9500/2030(2016,2003)/7800, 9500/2030(2016,2003)/7800, 10000/1750(1732,1714)/8800, 10000/1820(1803,1786)/8700, 10000/1893(1876,1860)/8600, 10000/1947(1933,1919)/8400, 10000/2030(2016,2003)/8300, 10200/1893(1876,1860)/8800, 10200/1947(1933,1919)/8600, 10200/2030(2016,2003)/8500, 10300/1893(1876,1860)/8900, 10300/1947(1933,1919)/8700, 10300/2030(2016,2003)/8600, 10500/1947(1933,1919)/8900; 10200/2030(2016,2003)/8500; 9100/1750/7900; 9200/1750/8000; 9300/1750/8100; 9400/1750/8200; 9400/1947/7800; |

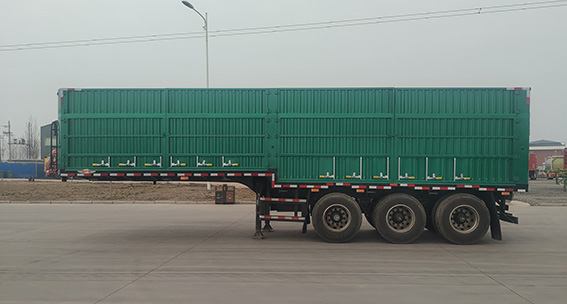

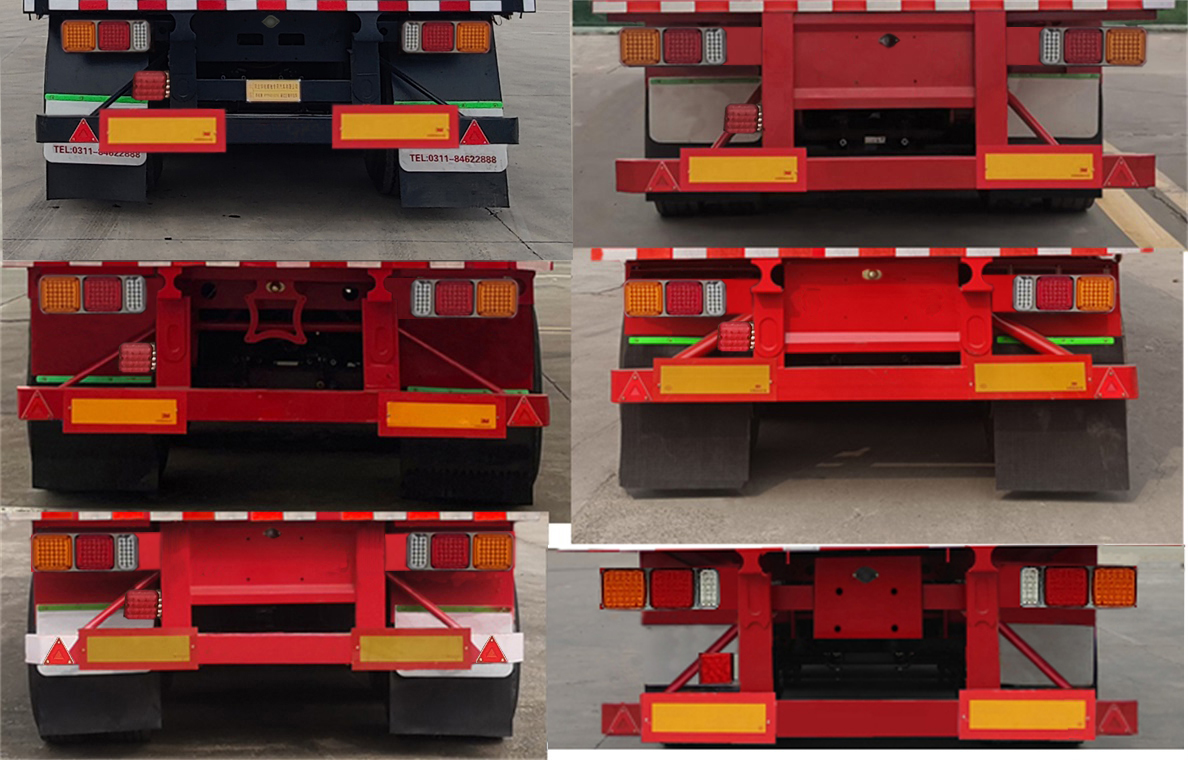

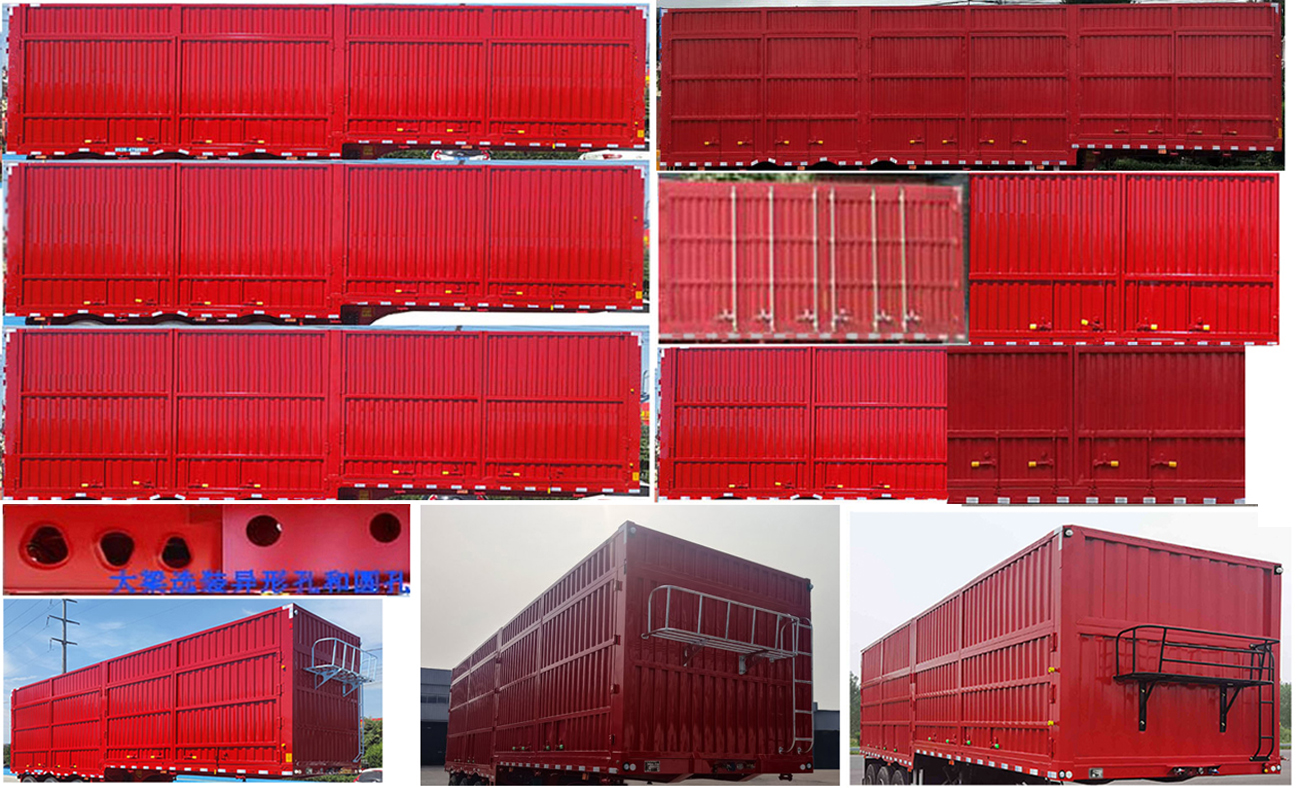

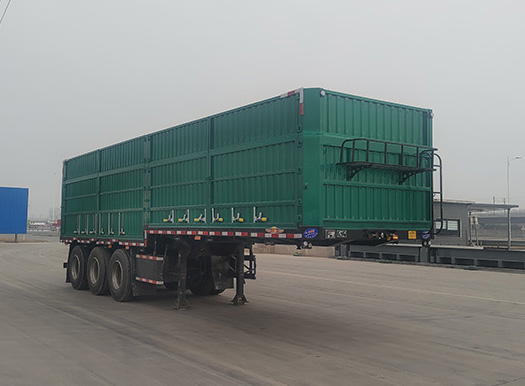

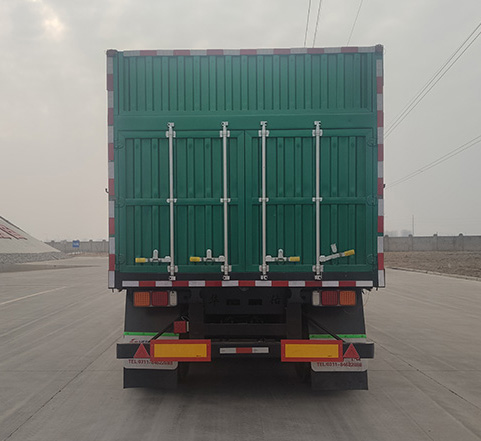

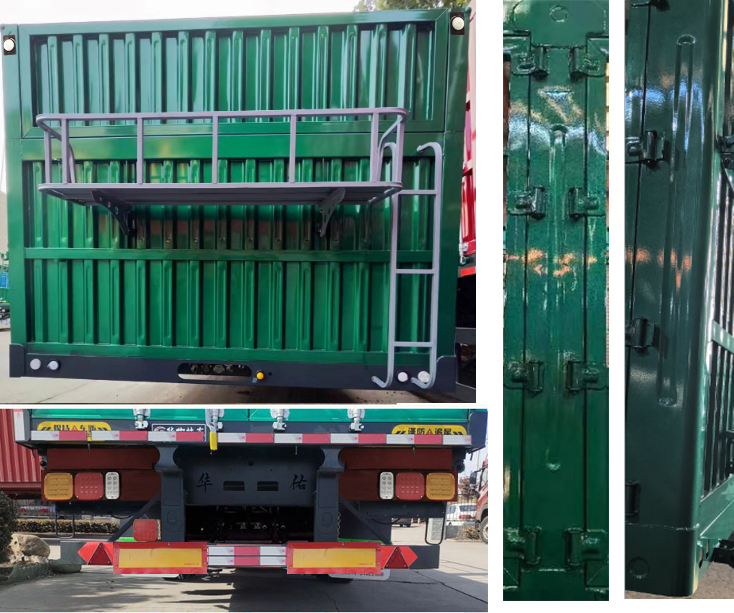

| 选装照片 |

|
