道路运输车辆达标车型配置、参数表（挂车）
|
|||||||||||
| 达标车型编号 公示中 |
| 生产企业 | 山东万事达专用汽车制造有限公司 | ||||||||||
| 产品型号 | SDW9406GFLA | 产品名称 | 低密度粉粒物料运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11000,11050,10300,10350×2550×3995 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 48.5 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8300,7920,7900,7550 | ||||||||
| 支撑装置型号 | FW28,E100,A400C,HY-D28T,HJD28T,HJL25T,WHD-10T,D4000L | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,KZ15,50-D200,50型 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1690,1810,1160,1240 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1790,1910,1260,1340 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9700,9820,9870 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

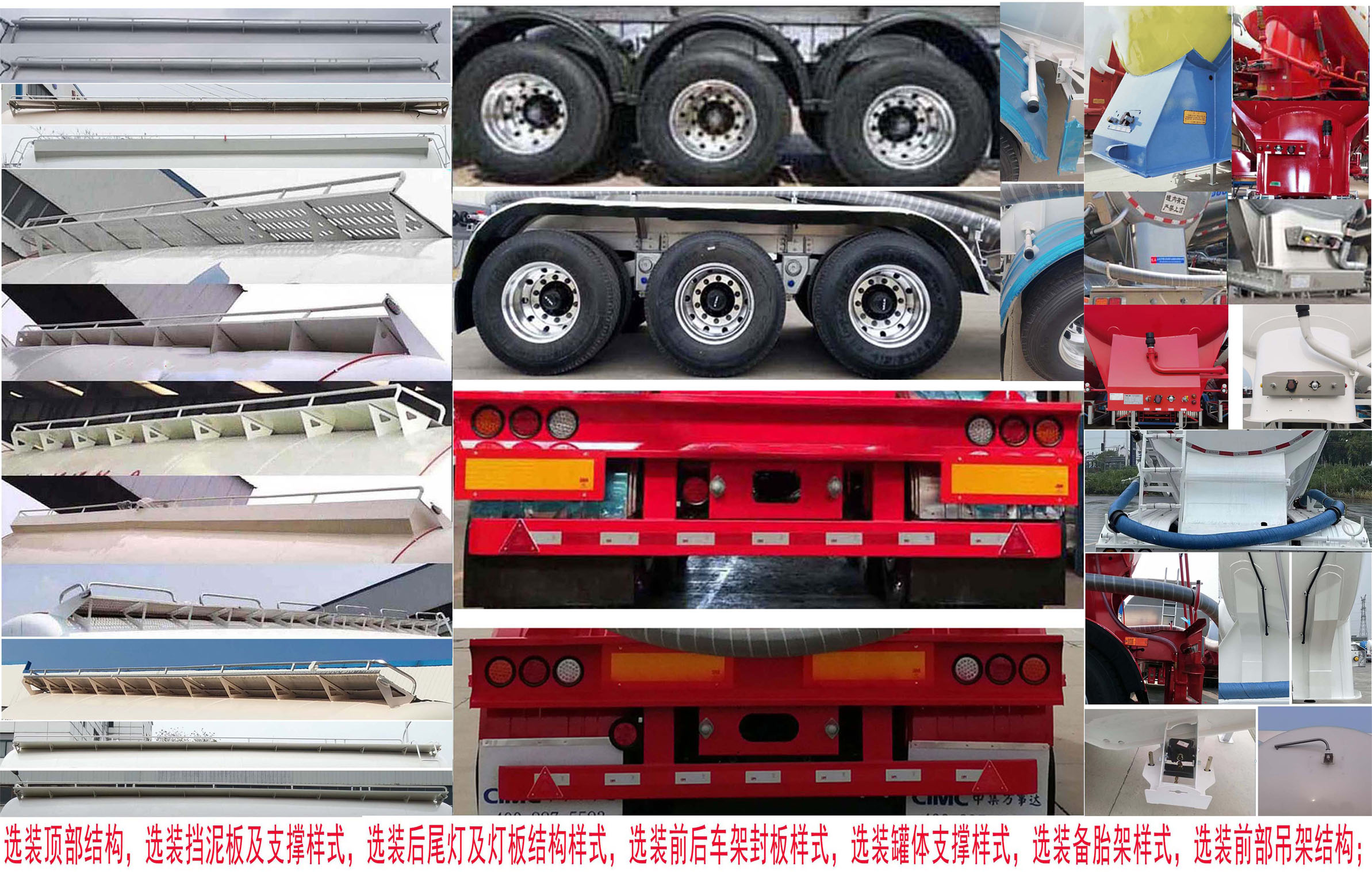

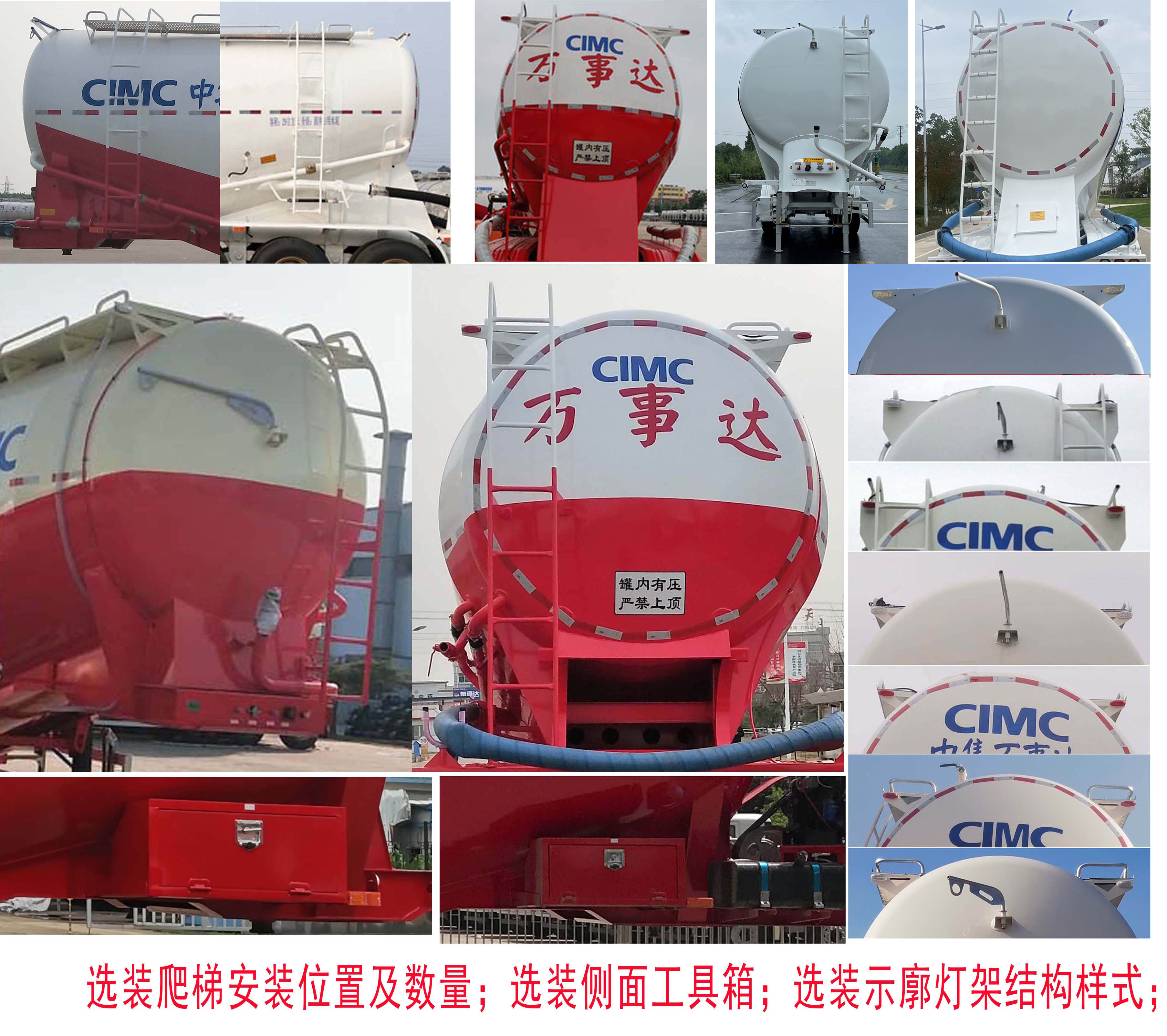

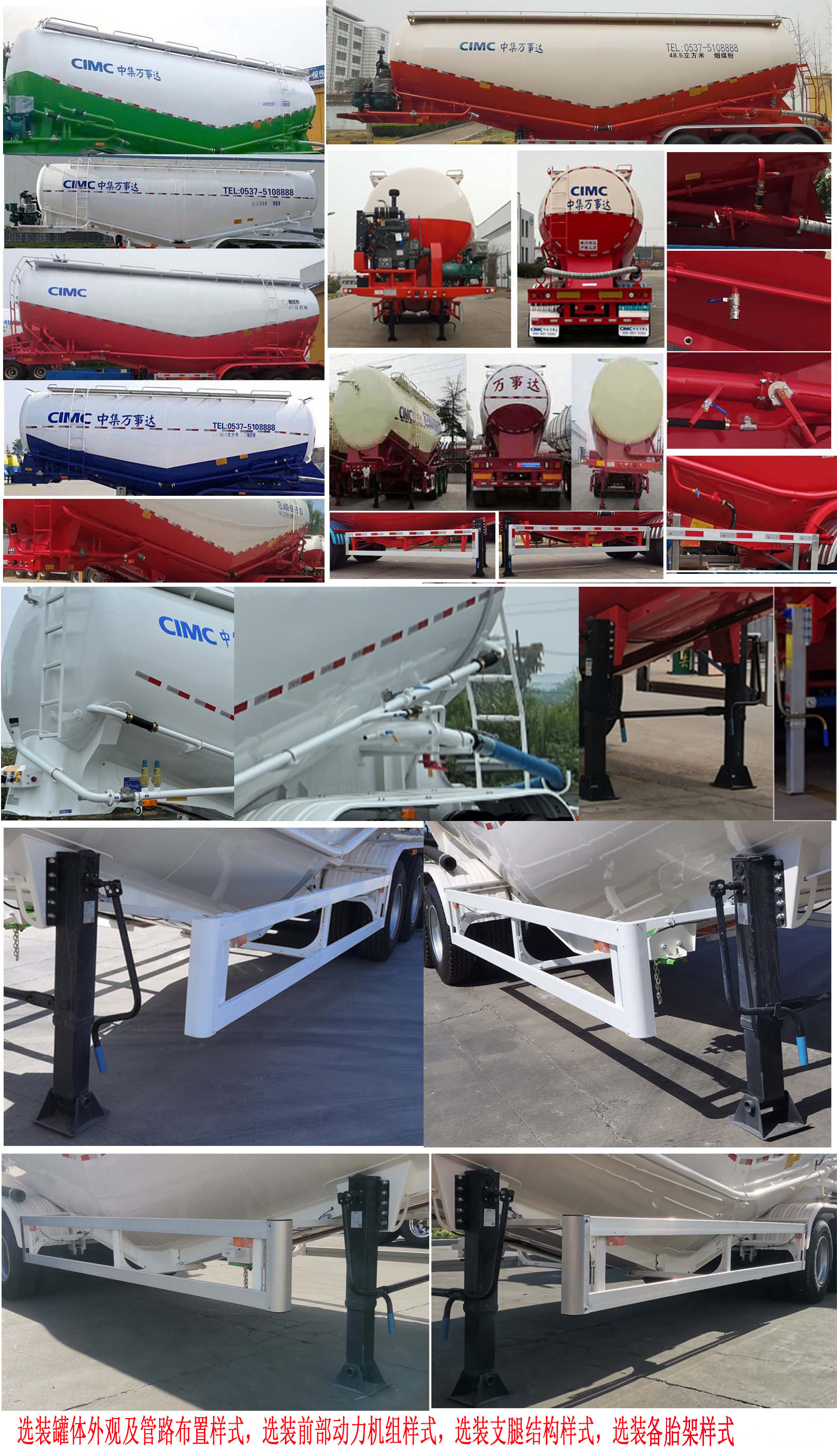

| 备注 | 1.选装不带机组样式,选装罐体外观及管道布置样式,选装前部动力机组样式,选装支腿结构样式; 2.选装顶部结构,选装挡泥板及支撑样式,选装车架前后封板及接线盒样式;选装下部罐体支撑样式,选装备胎架样式,选装前部吊架结构; 3.选装爬梯安装位置及数量,选装侧面工具箱,选装示廓灯架结构样式; 4.顶部封闭不可开槽,后部不可开启; 5.整车长度/前悬/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离的对应关系为:11000/1180/6300+1310+1310/900/9820,11050/1350/6300+1310+1310/780/9700,11050/1180/6470+1310+1310/780/9870,10300/480/6300+1310+1310/900/9820,10350/650/6300+1310+1310/780/9700,10350/480/6470+1310+1310/780/9870; 6.前悬/前回转半径/与半挂车匹配的半挂牵引车前回转半径对应关系:1180/1690/1790,1350/1810/1910,480/1160/1260,650/1240/1340. | ||||||||||

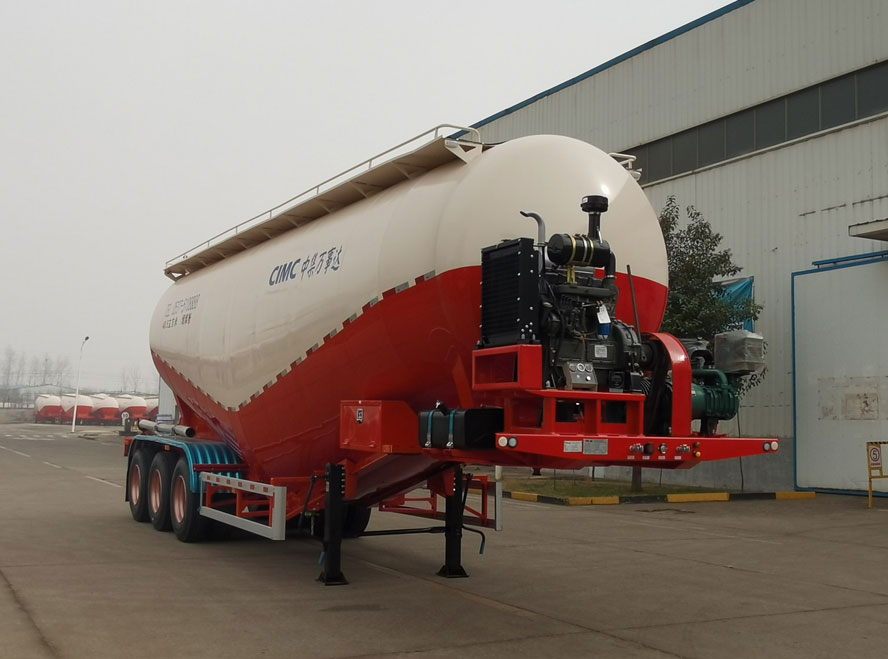

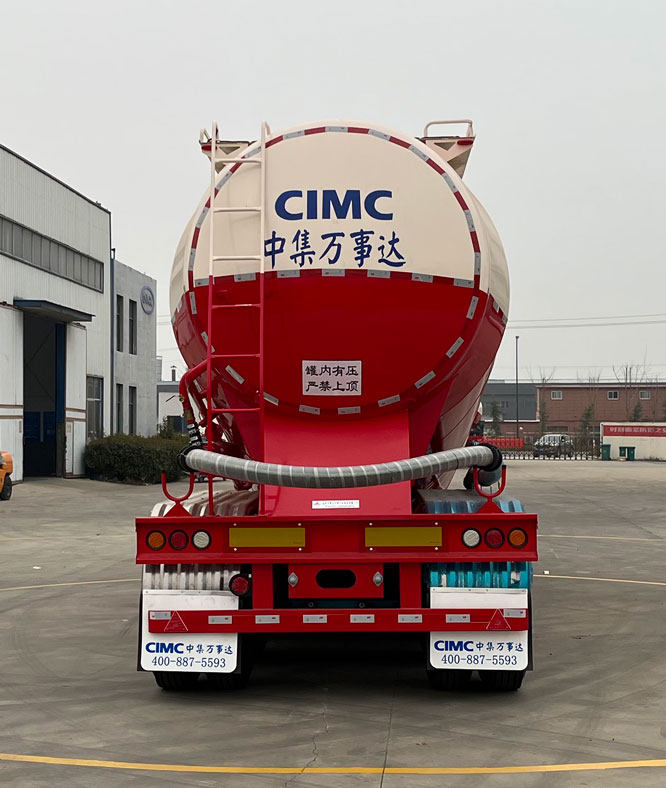

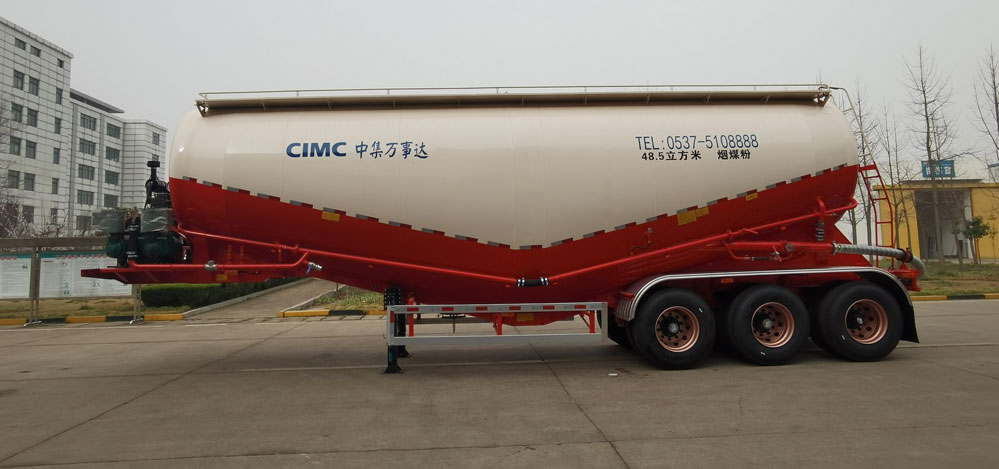

| 选装照片 |

|
||||||||||
