| 生产企业 |
辽宁金天马专用车制造有限公司 |
| 产品型号 |
JTM9403TJZ |
产品名称 |
集装箱运输半挂车 |
| 外廓尺寸（长×宽×高）（mm） |
12480,13000×2480,2550×1440,1500,1550,1570,1250,1350 |
货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） |
不适用 |
| 总质量（kg） |
40000 |
整备质量（kg） |
6580,6300,6000 |
| 支撑装置型号 |
SQ28,SQLSJ28T,28T(XZ80000/35/25),FW28,FW28 |
转向轴数量（个） |
CommonTruckTrailer 不适用 |
| 轮胎规格 |
12R22.5 12PR,11.00R20 12PR,295/60R22.5 14PR |
| 轮胎数量（个） |
4/4/4 |
挂车设计最高车速（km/h） |
89 |
| 侧面防护装置 |
有 |
后下部防护装置 |
有 |
| 载荷布置标识 |
有 |
车身反光标识 |
有 |
| 起重尾板警示标识 |
不适用 |
起重尾板机械锁紧装置 |
不适用 |
| 系固点数量 |
前墙（个） |
不适用 |

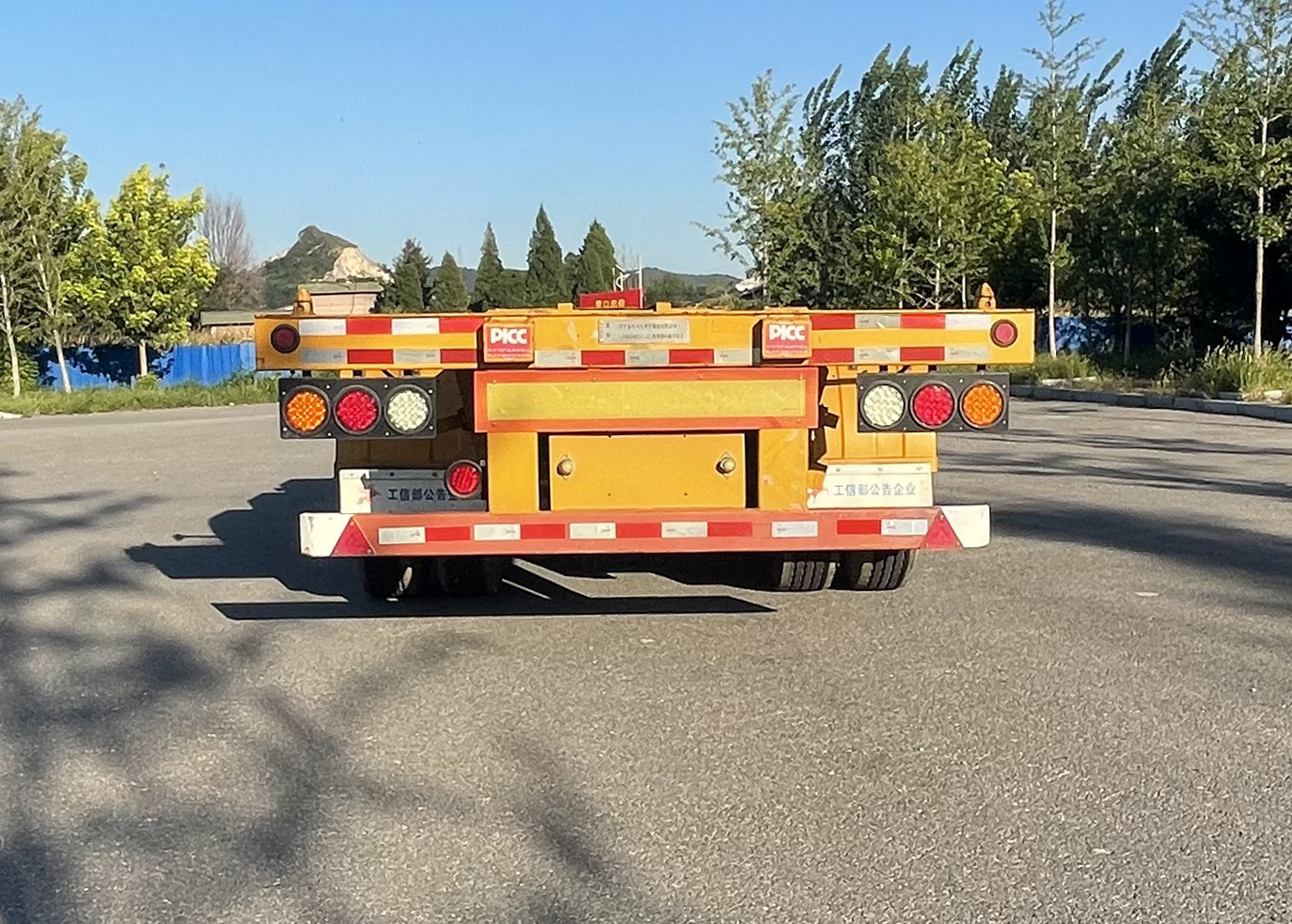

尾部标志板数量 |
1 |
| 水平承载面（个） |
不适用 |
温度监控装置 |
不适用 |
| 制动器型式（前/后） |
鼓式/鼓式/鼓式 |
气压制动系统压缩空气干燥、油水分离装置 |
有 |
| 制动间隙自动调整装置 |
有 |
压力测试连接器数量（储气筒）（个） |
1 |
| 制动器衬片更换报警装置 |
有 |
压力测试连接器数量（制动气室）（个） |
6 |
| 电子制动系统（EBS）控制器型号 |
不适用 |
防抱制动装置（ABS） |
有 |
| 机械连接装置型号 |
SQKP50#,50-D200 |
“长车”标志牌 |
不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 |
50号 |
牵引销座板离地高度（mm） |
1300 |
| 半挂车前回转半径（mm） |
1552,1401,1581,1431,1620,1593 |
与半挂车匹配的半挂牵引车前回转半径（≥mm） |
1800 |
| 半挂车间隙半径（mm） |
2450 |
与半挂车匹配的半挂牵引车后回转半径（≤mm） |
2250 |
| 制动响应时间C（s） |
0.40 |
牵引销中心轴线到半挂车最后端水平距离（mm） |
11546,11830,12000 |
| 牵引杆挂环中心孔直径（mm） |
不适用 |
中置轴挂车前回转半径（mm） |
不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） |
不适用 |
牵引杆挂环中心离地高度（mm） |
不适用 |
| 危险货物车辆类型 |
不适用 |
悬架型式 |

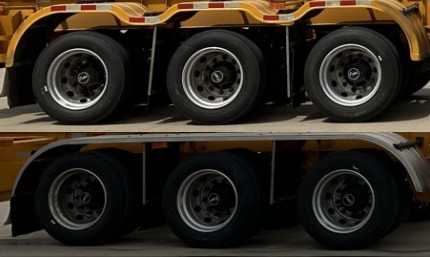

非独立式钢板弹簧,非独立式空气悬架 |
| 倾覆保护装置 |
不适用 |
后部防护装置 |
不适用 |
| 罐体尾部至后部防护装置间距（mm） |
不适用 |
罐体尾部至后下部防护装置间距（mm） |
不适用 |
| 特定运输介质 |
不适用 |
| 备注 |
1.该车用于运输40英尺集装箱; 2.总长/牵引销至最前端距离/轴距/后悬(mm)/前回转半径（mm）对应关系: 车宽2480mm时： 12480/934/7200+1310+1310/1726/1552； 12480/650/7200+1310+1310/2010/1401； 13000/1000/7200+1310+1310/2180/1593 车宽2550mm时： 12480/934/7200+1310+1310/1726/1581； 12480/650/7200+1310+1310/2010/1431； 13000/1000/7200+1310+1310/2180/1620 3.牵引销处车架总高度(mm)为130mm,150mm,170mm,190mm.选装前边梁样式及导向块.选装4锁,14锁样式,选装大梁异型孔样式.选装挡泥板样式； 4.整备质量（kg）/额定载质量（Kg）/整备状态轴荷分配（前轴/后轴）（kg）对应关系： 6580/33420/2632/3948; 6300/33700/2520/3780; 6000/34000/2400/3600. 5.选装非独立式空气悬架. |

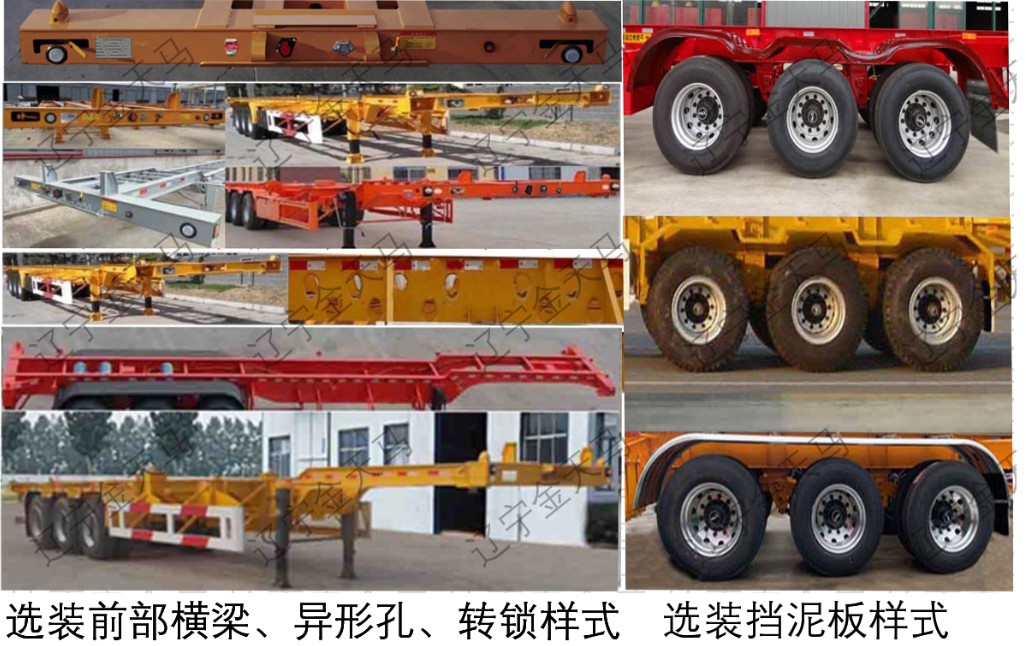

| 选装照片 |

|
